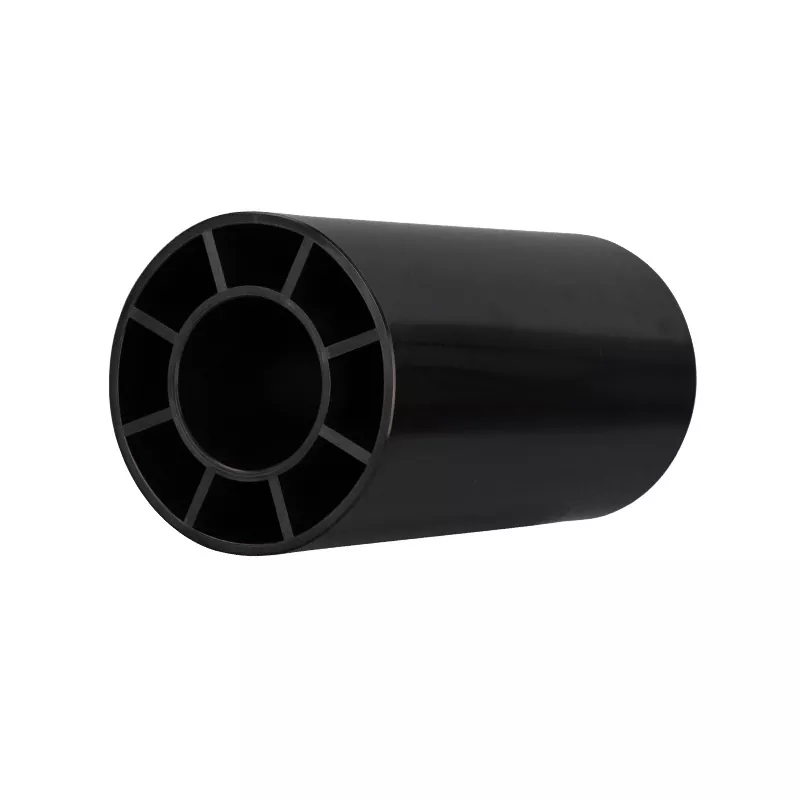

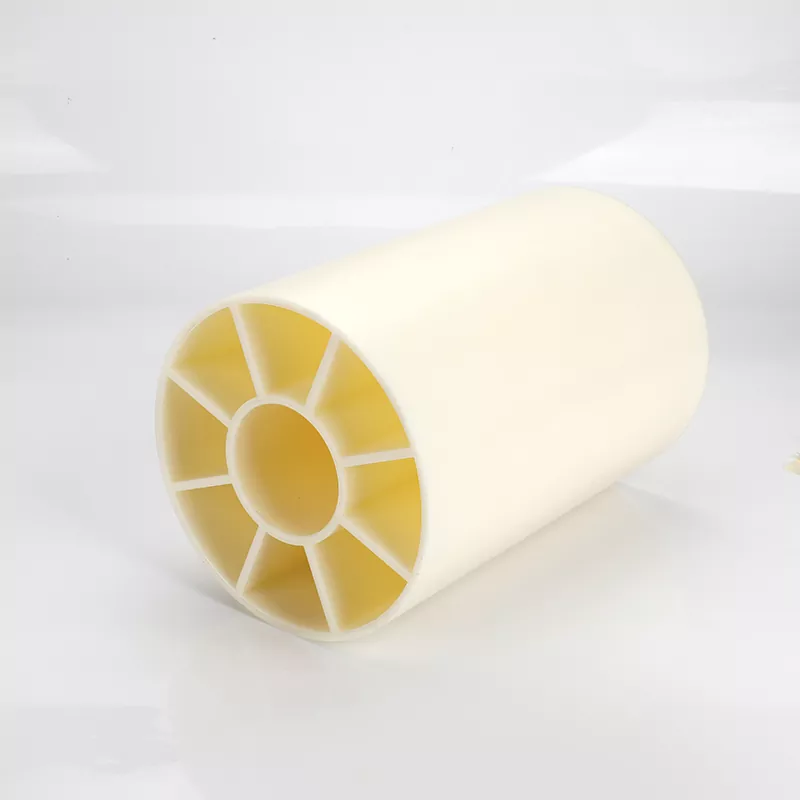

ID 6 inci OD 10 inci Gulungan ABS dua lapis

Menampilkan desain diameter dalam 6 inci yang optimal + diameter luar 10 inci dengan ketebalan dinding optimal 6-8 mm, gulungan ABS lapisan ganda ID 6 inci OD 10 inci dari pemasok Plastik Hongkai ini mencapai kekakuan ultra-tinggi dengan deformasi <0,05 mm di bawah beban dinamis. Ini secara sempurna memenuhi kebutuhan belitan berkecepatan tinggi (≥2m/s) untuk baterai daya dan belitan berkapasitas besar untuk baterai penyimpan energi. Memanfaatkan formulasi ABS yang diperkuat serat kaca 15% dan pemolesan permukaan tingkat 0,5μm, produk ini memberikan ketahanan suhu dari -40°C hingga 120°C, tingkat penyusutan rendah sebesar 0,3%, dan ketahanan api UL94 V-0. Hal ini secara signifikan meningkatkan konsistensi resistansi internal baterai (dalam ±15%) dan meningkatkan retensi kapasitas setelah 1000 siklus sebesar 5%-8%. Saat ini, produk tersebut telah memperoleh sertifikasi lingkungan ROHS dan lulus validasi ketat oleh beberapa produsen baterai terkemuka. Dengan pengiriman kumulatif yang melebihi 5 juta unit, baterai telah menjadi komponen dasar yang penting untuk memastikan keamanan dan umur panjang baterai dalam rantai industri energi baru.

Desain poros inti ABS diameter dalam 6 inci dan diameter luar 10 inci mengintegrasikan parameter struktural presisi dengan pemrosesan material berkinerja tinggi: intinya memiliki desain yang serasi dengan diameter dalam 6 inci (kira-kira 152,4 mm) dan diameter luar 10 inci (kira-kira 254 mm).

Diameter bagian dalam berfungsi sebagai struktur pendukung belitan, yang memerlukan toleransi dimensi yang dikontrol secara ketat dalam ±0,1 mm untuk memastikan tegangan seragam selama belitan pemisah baterai lithium daya, mencegah kerutan atau patah. Diameter luar meningkatkan kapasitas menahan beban melalui perluasan diameter.

Dalam aplikasi baterai penyimpan energi, setiap peningkatan diameter luar sebesar 1 inci akan memperpanjang panjang gulungan membran tunggal sekitar 15%. Dikombinasikan dengan ketebalan dinding yang dioptimalkan sebesar 6-8mm, analisis elemen hingga memastikan deformasi dinamis tetap di bawah 0,05mm selama penggulungan kecepatan tinggi pada 2m/s, sehingga secara efektif menjaga resistansi internal baterai yang konsisten.

Dari segi material, inti menggunakan 15% ABS yang diperkuat serat kaca dengan ketahanan suhu dari -40°C hingga 120°C, kompatibel dengan proses pengawetan suhu tinggi. Dikombinasikan dengan tingkat penyusutan di bawah 0,3%, ini mencapai stabilitas dimensi jangka panjang selama lima tahun. Permukaan mengalami ekstrusi yang dikalibrasi vakum dan 12 langkah pemolesan kontrol kualitas hingga Ra ≤ 0,5μm, secara signifikan mengurangi ketahanan gesekan pemisah dan pembangkitan listrik statis sekaligus mencegah adsorpsi atau goresan pengotor.

Untuk aplikasi penyimpanan energi di luar ruangan, penstabil cahaya amina terhambat (HALS) 0,5% mencegah menguning setelah 500 jam penuaan akibat sinar UV, menjaga perbedaan warna ΔE<2 dan menjaga estetika baterai. Campuran penghambat api brominasi dan antimon trioksida mencapai ketahanan api UL94 V-0, sehingga memenuhi standar keselamatan kendaraan energi baru. Produksi menggunakan ekstrusi tersegmentasi yang dikontrol suhu (bagian umpan: 150-165°C, bagian plastisisasi: 165-180°C, bagian homogenisasi: 170-180°C) dengan sekrup penghalang rasio kompresi 3:1.

Degassing vakum mempertahankan kadar air di bawah 0,03% untuk mencegah cacat gelembung. Selama pengawetan cetakan, struktur alur spiral, pemanasan tersegmentasi (175-190°C), dan pendinginan penangas air (20-30°C) memastikan pemadatan. Dimensi cetakan sengaja diperbesar sebesar 0,5% untuk mengimbangi karakteristik penyusutan ABS. Produk akhir menjalani verifikasi ganda melalui pengukuran diameter laser (presisi ±0,02mm) dan pengujian tegangan (deformasi beban 50N 10 detik <0,1mm), yang menjamin kualitas yang konsisten.

Dalam aplikasi praktis, poros gulungan ABS lapisan ganda ID 6 inci OD 10 inci ini secara signifikan meningkatkan kinerja daya baterai: Setiap peningkatan 0,1 mm pada presisi diameter dalam mengurangi fluktuasi resistansi internal sebesar 5% pada baterai berselubung aluminium persegi, sementara optimasi permukaan akhir meningkatkan retensi kapasitas sebesar 5% -8% setelah 1000 siklus.

Untuk aplikasi penyimpanan energi, formulasi ABS yang dimodifikasi (misalnya, dengan penambahan PTFE 5%) mempertahankan retensi kekuatan lebih dari 90% setelah perendaman 72 jam dalam elektrolit 60°C. Proses pembusaan mengurangi kepadatan dari 1,05 g/cm³ menjadi 0,8 g/cm³, menurunkan biaya transportasi sekaligus menjaga kekuatan. Hal ini secara komprehensif memenuhi tuntutan ketat rantai industri energi baru akan presisi, daya tahan, dan keselamatan.
