Di sektor manufaktur presisi seperti pemisah baterai litium-ion dan film optik kelas atas, keakuratan dimensiTabung inti ABSsecara langsung menentukan tingkat hasil jalur produksi dan tingkat pemanfaatan peralatan.
Setiap aspek tabung inti ABS yang memenuhi persyaratan—mulai dari diameter internal dan ketebalan dinding hingga panjang dan kelurusan—harus menjalani pengujian yang ketat. Hari ini, JSHKCORES membawa Anda ke dalam laboratorium kendali mutu untuk melihat bagaimana tabung inti ABS presisi tinggi 'diukur' sesuai spesifikasi.

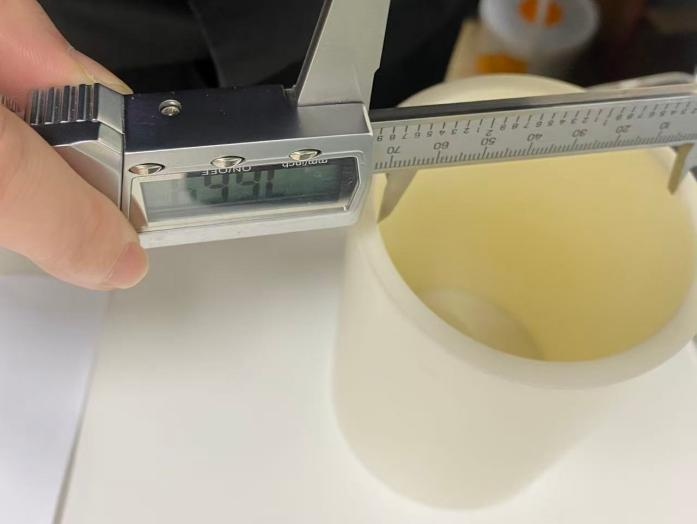

Pengukuran diameter dalam tabung inti ABS: pemasangan yang presisi pada mandrel yang dapat diperluas dengan udara
Diameter bagian dalam adalah dimensi kunci untuk kesesuaian antara tabung inti ABS dan mandrel peralatan yang dapat diperluas dengan udara. Saat mengukur, biasanya digunakan mikrometer internal atau jangka sorong presisi tinggi. Operator harus memasukkan rahang pengukur ke dalam tabung dan memilih beberapa penampang pada bukaan tabung dan di tengah badan tabung. Pada setiap penampang, pengukuran harus dilakukan setidaknya dua kali dalam arah yang saling tegak lurus, dan rata-rata aritmatika harus dihitung. Untuk inti tabung diafragma khusus yang memerlukan presisi sangat tinggi, pengukur batas halus (pengukur go dan no‑go) juga digunakan untuk pemeriksaan cepat guna memastikan bahwa toleransi diameter dalam dikontrol secara ketat dalam kisaran standar, sehingga mencegah kelonggaran atau kemacetan saat tabung dipasang pada mesin.

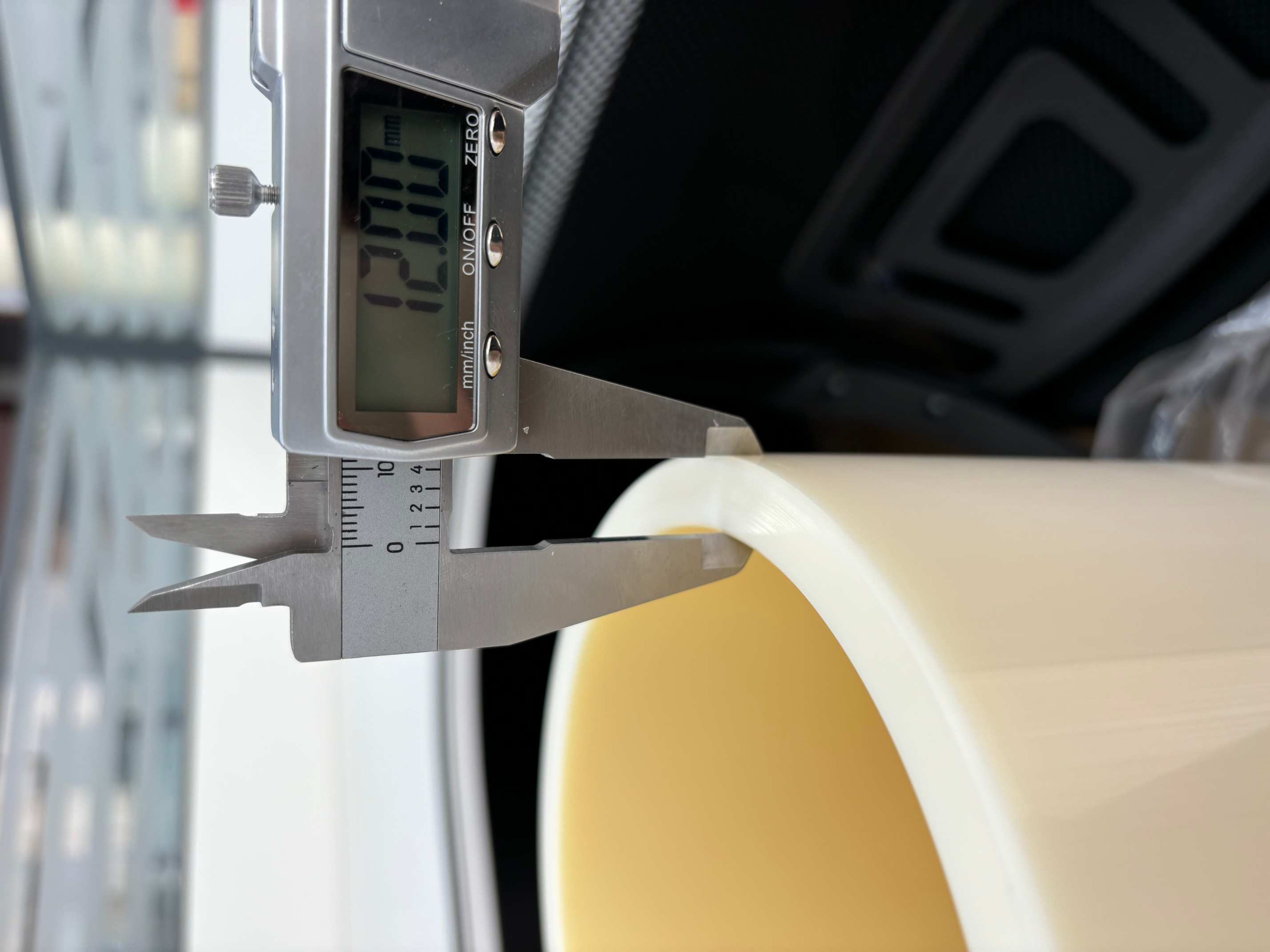

Pengukuran ketebalan dinding tabung inti ABS：terapkan gaya secara merata; melakukan beberapa pengukuran
Keseragaman ketebalan dinding secara langsung mempengaruhi keseimbangan tegangan tabung melingkar selama pengoperasian kecepatan tinggi. Pengukuran dilakukan dengan menjepit mikrometer langsung pada penampang dinding tabung. Setidaknya enam hingga delapan titik pengukuran harus dipilih secara merata di sekeliling keliling tabung, hindari garis cetakan. Nilai maksimum dan minimum dicatat dan rata-rata dihitung untuk memastikan bahwa penyimpangan ketebalan dinding dijaga dalam ±0,2 mm.
Mengukur panjang pipa melingkar ABS: Memastikan keselarasan sempurna hingga milimeter
Mengukur panjang mungkin tampak sederhana, tetapi tidak ada ruang untuk kecerobohan. Tempatkan pipa melingkar ABS secara alami dan lurus pada permukaan yang rata, dan gunakan pita pengukur baja yang telah dikalibrasi untuk mengukur jarak antara ujung terluar sepanjang sumbu pipa. Saat mengukur, pastikan garis pandang Anda tegak lurus terhadap skala, dengan akurasi hingga milimeter terdekat. Jangan meregangkan atau menekan pipa secara artifisial untuk memastikan bahwa setiap tabung inti sejajar sempurna dengan peralatan lini produksi. Biasanya, toleransi panjang untuk tabung inti ABS enam inci berada dalam kisaran ±0,2 mm.
Pengukuran kelurusan dan kebulatan tabung inti ABS
Dalam kondisi belitan berkecepatan tinggi beberapa ratus meter per menit, kelurusan dan kebulatan (eliptisitas) tabung inti ABS merupakan indikator utama untuk mencegah kerutan dan kerusakan membran. Untuk mengukur kelurusan, tempatkan tabung inti pada blok V dan gerakkan dial gauge sepanjang arah aksial tabung untuk membaca perbedaan antara pembacaan tertinggi dan terendah; Untuk mengukur kebulatan, beberapa titik pengukuran didistribusikan secara merata di sekeliling keliling pada penampang yang sama, dan perbedaan antara diameter luar maksimum dan minimum dihitung. Perusahaan-perusahaan terkemuka di industri ini telah menetapkan standar yang secara ketat mengontrol eliptisitas lingkaran luar tabung 6 inci hingga 0,3 mm, dengan kelurusan mencapai 0,15 mm/m, sehingga menekan runout radial dan misalignment aksial pada sumbernya.
Perlu dicatat bahwa, sebagai termoplastik, dimensi ABS dipengaruhi oleh suhu lingkungan. Oleh karena itu, sebelum pengukuran presisi apa pun, sampel harus menjalani pengkondisian menyeluruh dalam lingkungan laboratorium standar (suhu 23 °C ± 2 °C, kelembaban relatif 50 % ± 10 %) untuk menghilangkan kesalahan yang disebabkan oleh ekspansi dan kontraksi termal, sehingga memastikan keakuratan dan keandalan data pengujian.
Mulai dari penerimaan bahan mentah hingga pengiriman produk jadi, semuanyaTabung inti ABSmenjalani serangkaian 'inspeksi' dimensi yang ketat di JSHKCORES. Justru komitmen teguh terhadap toleransi tingkat mikron inilah yang mendasariJiangsu Hongkai Plastik Technology Co, Ltd.yang memberikan jaminan paling kuat untuk lini produksi berkecepatan tinggi pelanggan hilir.
